Broyeur à marteaux automatique pour matières premières en briques d'argile - Économie d'énergie certifié ISO
Introduction de l'équipement

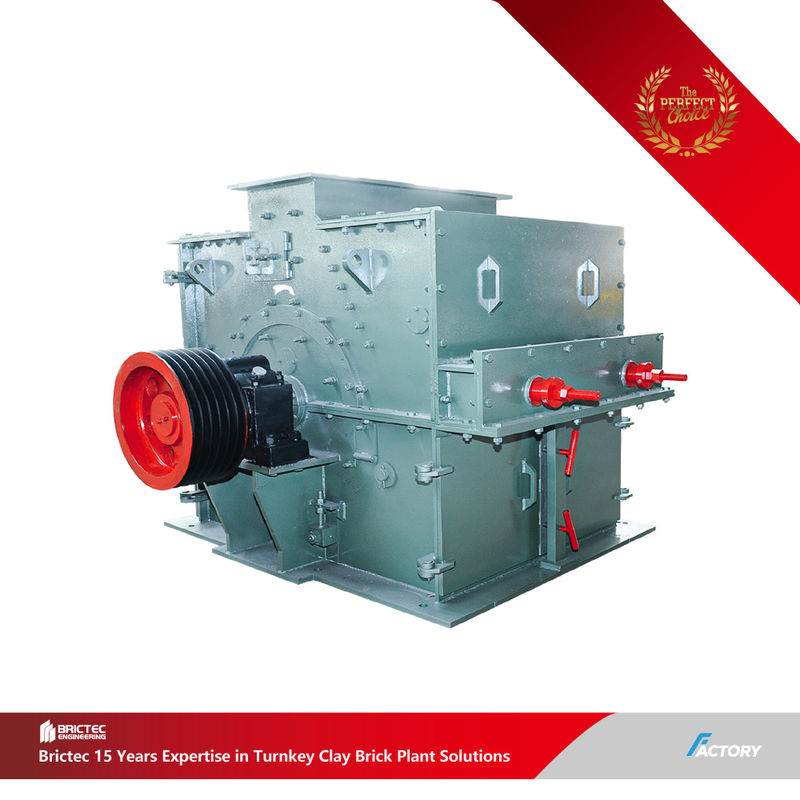

Le concasseur à marteaux est un équipement robuste de concassage de matériaux qui brise les matériaux par la force d'impact.il peut broyer directement des matériaux dont la taille maximale des particules est de 600-1800 mm jusqu'à 25 mm ou moins dans un seul procédé de broyage.
Applications
Idéal pour le broyage de matériaux de dureté moyenne dans les industries du ciment, de la chimie, de l'énergie et de la métallurgie.et des matières similaires utilisées dans les opérations de concassage moyen et fin.
Les types
- Pour les appareils de traitement des déchetsDisponible dans des configurations réversibles et irréversibles
- Pour les appareils de traitement des eaux uséesComprend deux rotors pour une efficacité de concassage améliorée
- Modèles communs:Les broyeurs à marteaux à rotor unique et les broyeurs à marteaux à anneau sont largement utilisés pour leur fiabilité et leur adaptabilité
Principaux paramètres techniques
| Modèle |
Taille d'alimentation (mm) |
Taille de la décharge ((mm) |
Plage de réglage de la ligne (mm) |
Capacité (mm) |
Dimension totale (mm) |
Poids (t) |
Puissance (kW) |
| YKP80 |
< 60 |
Les résultats |
10 à 20 |
25 à 50 |
1650 x 1820 x 1380 |
5.5 |
90 |
| YKP100 |
< 200 |
Les résultats |
10 à 20 |
40 à 70 |
2080 x 1950 x 1980 |
8.5 |
132 |
Principe de fonctionnement
Le broyeur à marteaux utilise l'énergie d'impact pour broyer efficacement les matériaux:
- Le moteur entraîne le rotor à tourner à grande vitesse tandis que les matériaux entrent dans la chambre de concassage uniformément
- Les têtes de marteau tournantes à grande vitesse frappent, coupent et déchirent les matériaux pour les décomposer
- La gravité du matériau force les particules vers les barres de défragmentation et de l'écran à l'intérieur du cadre
- Une plaque d'écran sous le rotor sépare les particules - des matériaux plus petits sont déchargés tandis que des pièces plus grandes continuent d'être traitées
Composants clés
1. cadre (boîtier du concasseur)
Construit à partir de la partie inférieure du corps, du couvercle supérieur arrière et des parois latérales reliées par des boulons.La structure en acier au carbone soudé comprend des supports en acier à haute teneur en manganèse pour le rotor, assurant l'intégrité structurelle.
2Système de transmission
Le moteur entraîne l'arbre principal directement via un accouplement élastique, avec le soutien de l'arbre fourni par des roulements sphériques à rouleaux auto-alignés dans des blocs de roulements des deux côtés du cadre.
3Les têtes de marteau.
Composants de concassage primaires où la qualité, la forme et le matériau déterminent la productivité.Ces marteaux offrent une durée de vie significativement plus longue que les modèles standard..
4Montage du rotor
Unité de travail de base composée d'un arbre principal, de disques de marteau, de broches et de marteaux disposés en trois rangées.
5. Les revêtements d'impact
Composants en acier à haute teneur en manganèse soumis à l'impact et à l'abrasion du matériau, éteints et renforcés pour une résistance supérieure à l'usure et aux chocs.
6. Plaque d' écran
Composé d'un cadre d'écran en forme d'arc et de plaques d'écran placées sous le rotor pour séparer les matériaux broyés par taille.
